一、概述

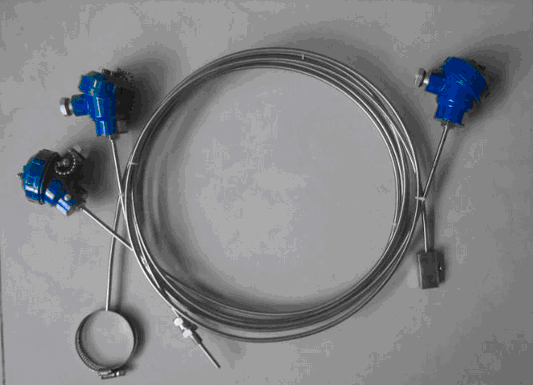

K型鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器 配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃範圍內的液體、蒸汽和氣體介質以及固體表麵的溫度。通過對鎧裝熱電偶各項參數及特征的介紹，大家應該對此有了更深層的了解。熱電偶是需要根據實際情況和要求來選取的，並非通用的，選擇***適宜的產品才能給生產帶來有益的 效果，否則隻會徒增煩惱，給質量帶來不必要的困擾。

一般可以測量0～1300℃範圍內的氣體、液體和蒸汽及固體表麵或內部溫度，可以配套數字儀表、記錄調節儀表、PLC、數據采集器或計算機使用，作為新一代的溫度傳 感器，它可廣泛用於冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

二、產品標準

1、熱響應時間不大於下表的規定：(s)

2、外徑和名義長度標準規格

3、推薦使用溫度

三、工作原理

是兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小隻和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不鏽鋼保護管，經多次一體拉製而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，並配以各種安裝固定裝置組成。

四、安裝及檢修須知

1、安裝之前須***經過校驗

2、壓塊安裝高度須***一致，通常在層麵以上150~200mm處

3、壓塊焊接要求用三麵點焊，熱偶插入口不要點焊，側麵點焊要注意別將止動螺絲給焊死；

4、管道壁溫應該上下對稱安裝

5、鎧裝熱電偶須***插入到位，止動螺絲緊到位

6、鎧裝熱電偶引出建議使用小槽盒

7、鎧裝熱電偶 固定須***使用不鏽鋼絲替代

8、鎧裝熱電偶與爐牆接口處須***包紮，然後穿入自製的保護管引出

9、為了預防鍋爐的沉降，建議使用過渡接線盒，然後再用補償導線連接至前置器

10、爐牆與前置器的橋架或者保護管不應是封閉式的，要預防高熱流直接進前置器而損壞了裏麵的元件

11、前置器安裝位置不能過遠，否則熱偶長度不夠

12、接線應該正確
